Anténní zesilovače pro TV - analog

[Jirka84835751]

Možná se ptám zbytečně. možná i ne. Proto zakládám tímto další okruh předmětů Tesla (kteréžto dnes jsou produkovány opět, ale na jiné části zeměkoule s jinou kvalitou ).

S ohledem na zaměření zdejší vyspělé komunity sběratelské obracím se tímto dotazem na oboru znalé:
říká někomu označení Tesla RPZ 65 FM OIRT (ZVT Banská Bystrica),
coby modulový anténní zesilovač pro společné antény ( 54dB 110dB µV, 125mA) ?
Dokonce možná i schema (třeba napětí, zapojení...) pro informaci a kvality tohoto, dnes již nepoužívaného "analogu" by mně i jiným bylo jistě milé.
Najde se takový, kdo sbírá (shromažďuje) či jinak se baví v tomto směru a je ochotný se zde podělit o případné informace?
Net v tomto směru , zdá se, je celkem neochotný
Předem už teď děkuji za kladná sdělení sem i za ostatní zájemce.

[J-Strilka]

Měl by to být zesilovač pro společné antény, starší typ TESA-S . Napájení 24V(nevím určitě), osazen buď BFY90 nebo KF590. Montovalo se to na lišty společně se zesilovači, měniči kmitočtu a zdrojem. Po nějakém zapojení se o víkendu podívám.

[Jirka84835751]

Našel jsem svůj dřívější příspěvek zabývající se podobným modelem - pro RD:
viewtopic.php?f=4&t=591#p5051
kde jsem se zmínil o TESA mini 2

Dokumentace k dispozici přes SZ

Podle černých plechů vypadají oba výrobky z jedné dílny. Od této zmíněné mám kompletní dokumentaci, ale od RPZ 65 vůbec nic. Dokonce jsem našel další model asi ze stejné výroby (bez jiné bližší specifikace výrobce) TKZ35 54dB,124dBμV, R2, R12).
A co na tak další zesilovače , třeba Tesla Strašnice pro STA model 4920A a jeho odvozeniny. Také se nedá dohledat něco slušného.
Máte nějaké znalosti?
Přece jenom jde o výrobky na trhu již nepoužívané a tedy historicky docela "zralé" do sbírek a k obecnějšímu popisu

[Jirka84835751]

Omlouvám se za neúplný dotaz. Chybí náhled dovnitř.
Zde je konkrétní model toho RPZ 65 zesilovače po otevření a rozměry cca 165x92x37 (mm). Zprava na vstupu je asi BF9xx - někdo smazal označení, druhý je KF190 a v chladiči na konci nějaké KF xyz :

RPZ 65 _.jpg

a pokud mi slouží matně paměť, tak mám dojem, že Václav Balek se kdysi a někde zmínil o něčem podobném, že shání moduly tohoto provedení (na jeho vebu jsem ale nic konkrétního nenašel) - nebo se mýlím Václave?

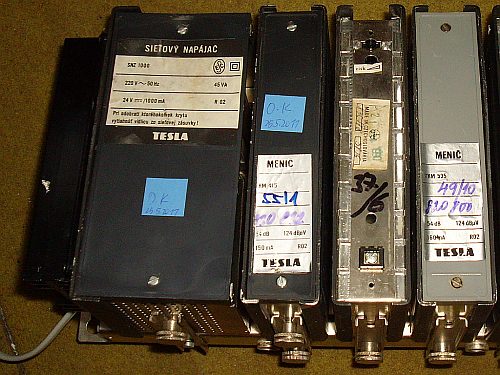

PS pokud jde o zesilovací soupravu TESA-S pak ta vypadá následovně - trochu jinak konstrukčně řešené moduly,
určitě na 24V=, i když jsou ze stejné ZVT Banská Bystrica:

[J-Strilka]

Aha, tak to bude novější STEA-D. Trochu upravená TESA-S, montovalo se to pomocí toho šroubu na lištu.
Celek vypadal asi takhle.

[vanicekp]

par modulu bez zaruky funkcnosti mam pokud je nekdo chce napiste SZ.

[Jirka84835751]

Tak jsem dostal "další do sbírky" pod označením ZKC 411. Ale žádné informace o něm (máte někdo další info, schema?),
kromě:9V/5mA, osazení 2xGF147, 16dB/86dBµV.

PS pro zájemce výroba s novými součástkami TESA-S, TEA-D, STELA ... :http://www.vftech.sk/sortiment/vf.htm
