Re: Životnost elektronek v AZK 401

Příspěvek od Peca » 15.09. 2020, 19:02

Juraj Čermák: to jste měl zkoušet přes regulační trafo nebo přes žárovku. Otočením fáze zpětnovazebního vinutí ze zesilovače vyrobíte oscilátor, který do výstupu pustí celý svůj výkon. Buďte rád, že to neskončilo zničením reproduktorů, lamp nebo výstupního trafa. Pokud zesilovač jen lehce brumí, určitě není příčina ve špatné fázi zpětné vazby.
Juraj Černák
Příspěvky: 10
Registrován: 04.09. 2020, 22:41
Bydliště: Mojzesovo 500

Re: Životnost elektronek v AZK 401

Příspěvek od Juraj Černák » 15.09. 2020, 20:00

Fľaškové, fľaškové, a dobre vychladené :D Jardak Ďakujem.
Už len ak pozriem na tie napätia,tak som sa ani len do jedného netrafil. :roll: Niekde soudruzi z NDR urobili chybu? V tomto prípade Já :lol:
Idem to vytlačiť, zajtra ak mi čas dovolí, všetko pomerám dám vedieť...
Staré, dobré, a hlavne to bolo naše :thumbsup:
Juraj Černák
Příspěvky: 10
Registrován: 04.09. 2020, 22:41
Bydliště: Mojzesovo 500

Re: Životnost elektronek v AZK 401

Příspěvek od Juraj Černák » 15.09. 2020, 20:27

Peca ...ďakujem za upozornenie a radu- mám rôzne reostaty, starší oscilo TESLA, všetko si viem pozrieť aj omerať, zaťažiť, nebojte sa... ;) to repro mám na skúšanie. Práve tento staručký reprák ( 15Watt 8ohm ) stále zapájam do zosilňovačov veľmi, veľmi mi to pomáha, že počujem, ak je voľačo zlé deje, pravidelne sa mi stávalo :roll: kým som niečo pomeral a zistil že je to mimo rozsah - tak to zahučalo :lol: Už to takto realizujem asi 10 rokov ,akto si prihodím repro k zosilňovačom a neodpálil som ani jeden :thumbsup: Len tento beťár AZK 401mi robí vrásky na čele... ale neviete si predstaviť, ako som len zvedaví kde som si urobil chybu.... :?:
Ďakujem.
Staré, dobré, a hlavne to bolo naše :thumbsup:
Juraj Černák
Příspěvky: 10
Registrován: 04.09. 2020, 22:41
Bydliště: Mojzesovo 500

Re: Životnost elektronek v AZK 401

Příspěvek od Juraj Černák » 18.09. 2020, 17:02

Tak a dnes som prišiel na problém.
V prvom rade sa chcem všetkým poďakovať za vaše reakcie a trpezlivosť.
Chybu som urobil Já :oops: Jardak ako si poslal schému, tak som meral, porovnával, kondík po kondíku kontroloval,osciloskopom som skúmal odkiaľ to môže vyliezať cca 25Hz - 70Hz, záležalo od nastavení hlkok, výšok...no márna snaha. Všetko zapojenie sedelo... a tam bol pes zakopaný!!! Jardak, písal si,že máš spätnú väzbu na 4ohm výstupe, tak som si povedal, že mám rovnaké výstupné trafo, dám to ako Jardak, jemu ten deduško AZK 401 funguje bez problémov,dal som to na 4ohm svorku,len zo srandy som zapol zosilňovač.... no čo sa stalo ? Vy ktorý takéto el. zosíky robíte roky, viete že sa nestane nič, iba sa zmenil odpor ( indukčnosť H ) cievky.. atď.. atď.
Trochu to ovplyvní spät. väzbu, ale nič výnimočné - pohodka. :)

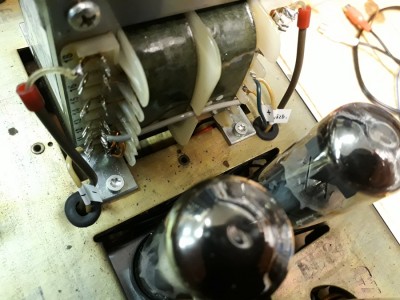

Ale veru nie, skoro som pos ... al. Tak som sa zľakol...!!! reprák sa rozkmital ( tj.vyrobil som oscilátor, ako spomínal - Peca - ) Priatelia: ako vidíte na fotke, káble som nechal pôvodné, pre istotu som ich označil popisovačom a pred označením samozrejme presvietil, skontroloval... Ale pri označovaní som si ch musel nejak, neviem ako zameniť. Je to záležitosť ktorá bola 3x kontrolovaná a bol som si 100% istí že to je OK, len tú popisovaciu pásku som nalepil tam kde som nemal. ( na iný káblik )
Záver:
Já priatelia som mal spätnú väzbu ukostrenú ( zem, GND ). Nebudem to rozpisovať. Neviem to stráviť :shock:
Prakticky sa predzosilovacie elky chovali vybudene ( jednoducho ako keby bolo volume naplno ) preto mne brumelo všetko čoho som sa dotkol :lol: - ja som ani len netušil že spätnú väzbu môžem mať zle... na plač :D
Záver č.2
AZK 401 funguje krásne, brum zanedbateľný ( na deduška perfektný ) hrá mäkko,jemne. Ešte to prehodím na 240V dám mu novú kladivkovú farbu, potom vám to sem pošlem na ukážku a kolaudáciu...
Ďakujem
Přílohy
Označovanie káblov.jpg
Staré, dobré, a hlavne to bolo naše :thumbsup:
Juraj Černák
Příspěvky: 10
Registrován: 04.09. 2020, 22:41
Bydliště: Mojzesovo 500

Re: Životnost elektronek v AZK 401

Příspěvek od Juraj Černák » 21.01. 2021, 22:38

Ahojte priatelia.
Začal som ešte repasovať AZK 201- Lenže mám problém. Ten pán čo mi to predal, využil výstup na slúchadlá, ako merám, čítam nejaké články o výrobe výstupného transformátora... nesedí to, impedančne atď..
Podľa mňa je to vinutie tenké, odporovo uletené ale on tvrdí že je to ok.
Prosím o radu, viem na 20W AZK 201 elektrónkový zosilňovač použiť tento tr. čo som dal do 40W AZK401
Výstupný transformátor TENV 5923090 (OTR-40W-2) od GES.
Vôbec sa neviem dopracovať k správnemu parametru... pre ten 20W AZK 201.
Respektíve, neviete poradiť aký tam mám dať...
Ra-a = 4 kOhm
Ua = 370V - 425V

Ďakujem za každú radu..
Staré, dobré, a hlavne to bolo naše :thumbsup:
Uživatelský avatar
Jirka84835751
Moderátor
Příspěvky: 855
Registrován: 17.10. 2011, 18:51
Bydliště: kousek od Mohelnice

Re: Životnost elektronek v AZK 401

Příspěvek od Jirka84835751 » 22.01. 2021, 12:17

Původní trafo pro AZK401 (201) z dokumentace:
VT-AZK 201-část 1.png
3AN 673 01 vystupak 2xEL34 AZK201/2x350V/linka1,55V-600ohm_100V-20W
3AN 673 02 vystupak 2xEL34 - 2x440V/linka 1,55V-600ohm_100V-40W

Bližší údaje nemám dostupné, ale pokud netrváš na autenticitě provedené, pak se podívej tady:

https://www.ges.cz/en/output-transforme ... 02224.html

Jeho parametry:
Output transformer for 2xEL34, 40W, 8Ohm
Output transformer for ultralinear push-pull amplifier of AB class with 2xEL34. Raa=4kOhm, Ub=375÷400V, Po=40W, Rz=8Ohm, 40Hz÷16kHz.
Producer marking: TGL40/001
Output connection of primary winding: 12=A/2; 13=G2/2; 14=+Ub; 15=G2/1; 16=A/1.
Output connection of secondary winding: 1+2+3+4 - 5+6+7+8.

PS Pokud Ti ale jde o originální trafo, SIC NEVÍM, z které části ČR/SK jsi (ne každý má správnou lokalitu - Já ano) , jinak mohu nabídnout funkční kompletní díl z RÚ (nejlépe osobní odběr, cena dohodou přes SZ):
AUJ 620 osazený 2xEL34,EF86,ECC85,...
Přílohy
auj 620.jpg
Juraj Černák
Příspěvky: 10
Registrován: 04.09. 2020, 22:41
Bydliště: Mojzesovo 500

Re: Životnost elektronek v AZK 401

Příspěvek od Juraj Černák » 22.01. 2021, 22:49

Ďakujem Jirka84835751 za priblíženie veci.
Ja len či tomu dobre chápem....
Znamená to,.... žeeeee ten transformátor TENV 5923090 (OTR-40W-2) od GES ktorý mám na tom AZK401 ktorý je 40 Waat, viem dať aj na ten AZK 201 ktorý je 20 Waat ?

Ďakujem za radu...
Staré, dobré, a hlavne to bolo naše :thumbsup:
Uživatelský avatar
Jardak
Příspěvky: 25
Registrován: 14.12. 2011, 16:53

Re: Životnost elektronek v AZK 401

Příspěvek od Jardak » 23.01. 2021, 08:24

Ano trafo z Gesu v AZK 201 normálně funguje. A pokud bys chtěl zmenšit výhřevnost zesilovače, tak je dobrý tam dodělat zdroj na výrobu předpětí a koncovým elektronkám nastavit klidové proudy podobně jako na AZK 401. Jeden AZK 201 jsem takhle předělával a výkon se po úpravě blíží 40 W.

Ten výstupák u AUJ 620 je zcela jiný než v AZK. Ať už rozměrově, tak impedančně. Anodový napětí je zde 800 V a navíc to má stejně 100 V výstup.
Juraj Černák
Příspěvky: 10
Registrován: 04.09. 2020, 22:41
Bydliště: Mojzesovo 500

Re: Životnost elektronek v AZK 401

Příspěvek od Juraj Černák » 23.01. 2021, 16:31

Ďakujem priatelia.... ak to bude hotové tak, to sem zavesím...
Idem odstraňovať starý náter... je to makačka, pôvodná farba je riadne vypálená, skúsil som nastriekať kladivkovú striebornú a bledomodrú ( ako boli pôvodné ) a vyzerá to namakane ( ako nové )
Len je to naozaj zdlllllllhavé hlavne, vyčistiť tie bočné kde sú ušká...
ĎAKUJEM.
