Kvarteto

[Heptoda]

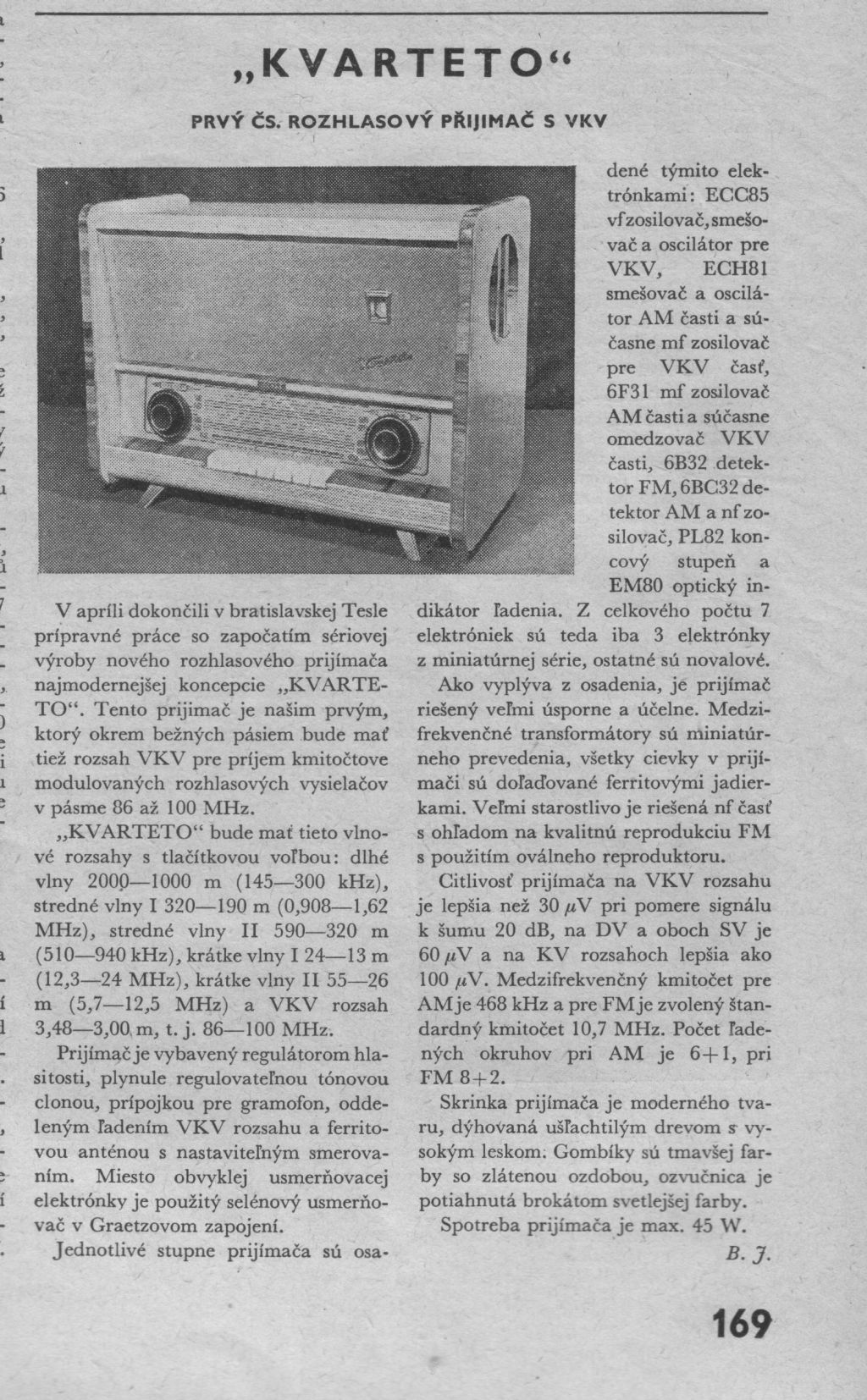

Dočasně sem dávám ze stránek kolegy Krause, pro ty co nemají prohlížeč Opera.

[Time]

Tesla Kvarteto už je uploadované na ulozto.cz
http://ulozto.cz/xW4EPMPh/tesla-525a-kv ... r-1958-avi
možno sa niekto poteší.

[Jirka84835751]

Když už se tady nastolila diskuze na toto téma dané názvem, tak si dovolím neskromný dotaz na majitele tohoto 6+1 elektronkového superheterodynu :
kdo z Vás vlastní variantu tohoto rádia 525A CCIR ? Případné foto jako důkaz žádoucí
Já mám jen 525A - OIRT, bez zmíněných otvorů výroby roku 1957. V Kottek j jako vývozní verze. Bylo by zajímavé dovědět se od dotyčného majitele nejen daný použitý kmitočtový rozsah na stupnici, ale i změny profesionální výroby z Tesly, která v dané době tuto normu v přijímačích dodávala na vývoz pro "kapitalisticky prohnilý západní trh". A protože se jedná o standardní zapojení ECC85, tak se jistě najde mezi námi odvážlivec (já jsem mezi prvními), který by takovouto variantu vstupu VKV pro pokusy uvítal. Na slovenských stránkách je sice SN (výroba r.1958), ale nenašel jsem v něm poznámky pro vývozní verzi.
Tuto změnu jistě v Bratislavě zvládla třeba 527A - Melódia a ostatní přijímače, které vycházejí z modelu 525A s provedením VKV.
Těším se na odpovědi spolu s ostatními zájemci o CCIR tohoto přijímače.

[Milan]

Mám také tento přijímač bez bočních výřezů pro reproduktory, bohužel též OIRT.
Úprava jednotky pro CCIR tu byla dost dobře popsaná viz tento odkaz: viewtopic.php?f=13&t=450&p=1656&hilit=vkv#p1656 .Pokud se vynechá popisovaný přepínač OIRT/CCIR tak lze tento návod považovat jako servisní originál od Tesly pro vývoz. Rozsah přeladění bude možná menší do 104 MHz. Je to dáno mechanickou konstrukcí proměnných indukčností.
Přijímač Kvarteto s normou CCIR se prodal kdysi na Aukru, bohužel jsem jej nevydražil...

[Time]

Kvarteto CCIR malo európsky VKV rozsah poplatný tej dobe t.j. 87,5-100MHz (rozsah 88-108Mhz zo zámoria - Japonsko a USA ešte dal na seba čakať)
prikladám stupnice pre porovnanie, Na týchto prijímačoch stupnice nemajú udaný frekvenčný rozsah 66-73 MHz ako napr: Filharmónie, Echo apod, ale majú stupnicu iba od 0-100 čo nevadí pre eventuálne preladenie na CCIR
na tomto odkaze je ešte lepšia rozlíšitelnosť a čitateľnosť detailov.
http://www.ulozto.cz/10740169/ccir0003-pdf

[Milan]

Na Kvartetu lze poznat jednoduše ze zadního typového štítku pro kterou je normu, je tam místo nápisu OIR CCIR. To vydražené na Aukru to tak mělo.
