Metra PK150

[fitor]

Dobrý den,
nemá někdo schema od měřícího přístroje PK150?
Případně alespoň zapojení baterie?
Rád bych ho zprovoznil.

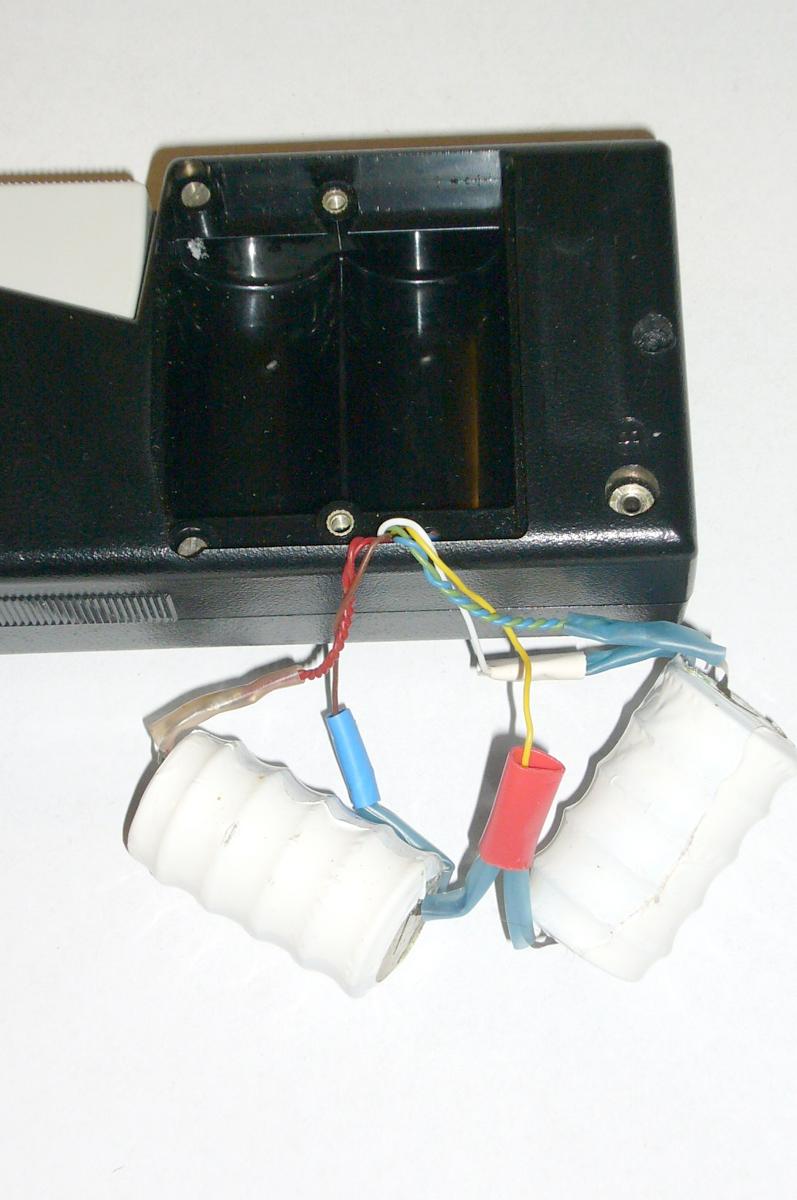

Původní baterie skončila v niklokadmiovém nebi a schema zapojení baterií, které zanechal minulý uživatel mi moc nesedí.
Díky


(98.93 KiB) Zatím ještě nestaženo


(108.01 KiB) Zatím ještě nestaženo

Libor

[lubos1961]

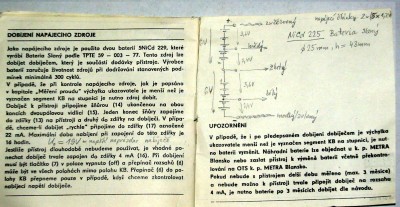

já našel jen toto

[fitor]

Perfektní, děkuji moc.
Na těch obrázcích co mám já jsou zjevně špatně nakresleny odbočky.
Tady to dává smysl.
