Sledovač signálu BS367

Příspěvek od Jan55 » 15.03. 2015, 21:55

Zdravím, mám tento přístroj, je bez sondy, což nevadí, udělal jsem si ji, ale mám problém s tím starým konektorem, který nemám. Je prý stejný jako byl u přijímače R4, zřejmně uvnitř. Ptám se tedy, zda by ho náhodou někdo neměl navíc, koupil bych ho. Pokud bych ho nikde nesehnal, tak bych udělal redukci a do ní našrouboval BNC konektor, pak by to bylo univerzální a zůstal by nepoškozen tento sledovač. Vypadá pěkně, vzadu má ještě plombu, tak bych ho nechtěl překopávat na konektor DIN. Proto prosím zde přítomné, zda by někdo nevěděl kde ho sehnat. Nebo jestli nevědí jaký má závit. Průměr je 11,8 a stoupání odhadem asi 0,5mm, to stoupání je menší, než je na objímce pro telefonní žárovičku, tu se šroubovacím sklíčkem.
Děkuji všem za případnou pomoc. J.W.
577 578
IkaSGC
Příspěvky: 136
Registrován: 31.12. 2014, 16:11

Re: Sledovač signálu BS367

Příspěvek od IkaSGC » 16.03. 2015, 07:06

R4ka se mi tu jedna na díly válí ale takový konektor sem tam nikde neviděl. Ten závit by se dal zjistit jednoduše. Pokud je někde nějaké lepší železářství tak bych tam vyzkoušel připasovat různé závity.
Uživatelský avatar
Heptoda
Moderátor
Příspěvky: 1073
Registrován: 20.10. 2011, 17:24
Bydliště: Kousek od Rumcajse

Re: Sledovač signálu BS367

Příspěvek od Heptoda » 16.03. 2015, 07:46

Ano, mohu potvrdit, je to propojka mezi VF a MF dílem. Ale většinou není, resp je předělaná. Na stoupání závitu je dobré použít měrku na závity, tu má kdejaký zámečník či soustružník a pod. Také jsem konektor sháněl a naštěstí sehnal, až budu doma zkusím najít a poměřit a vyfotit. Nyní je to z ruky... Až bude čas, prohledám fotky v PSIONu, třeba tam ještě budou, nevím ale jistě.
Jan55
Příspěvky: 325
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Sledovač signálu BS367

Příspěvek od Jan55 » 16.03. 2015, 07:52

Děkuji za informace, teď jsem v práci, tak si měrky půjčím, já jsem to jen chtěl vědět, zda to již někdo nezměřil a neví co to je za závit, abych mohl shánět závitníky. Doufám, že je budou mít tady v práci :?:
Jdu to zjistit.

P.S. tak jsem už zjistil ten závit, je to 12x0,75, ale ten v práci nemají :(
Jan55
Příspěvky: 325
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Sledovač signálu BS367

Příspěvek od Jan55 » 16.03. 2015, 18:26

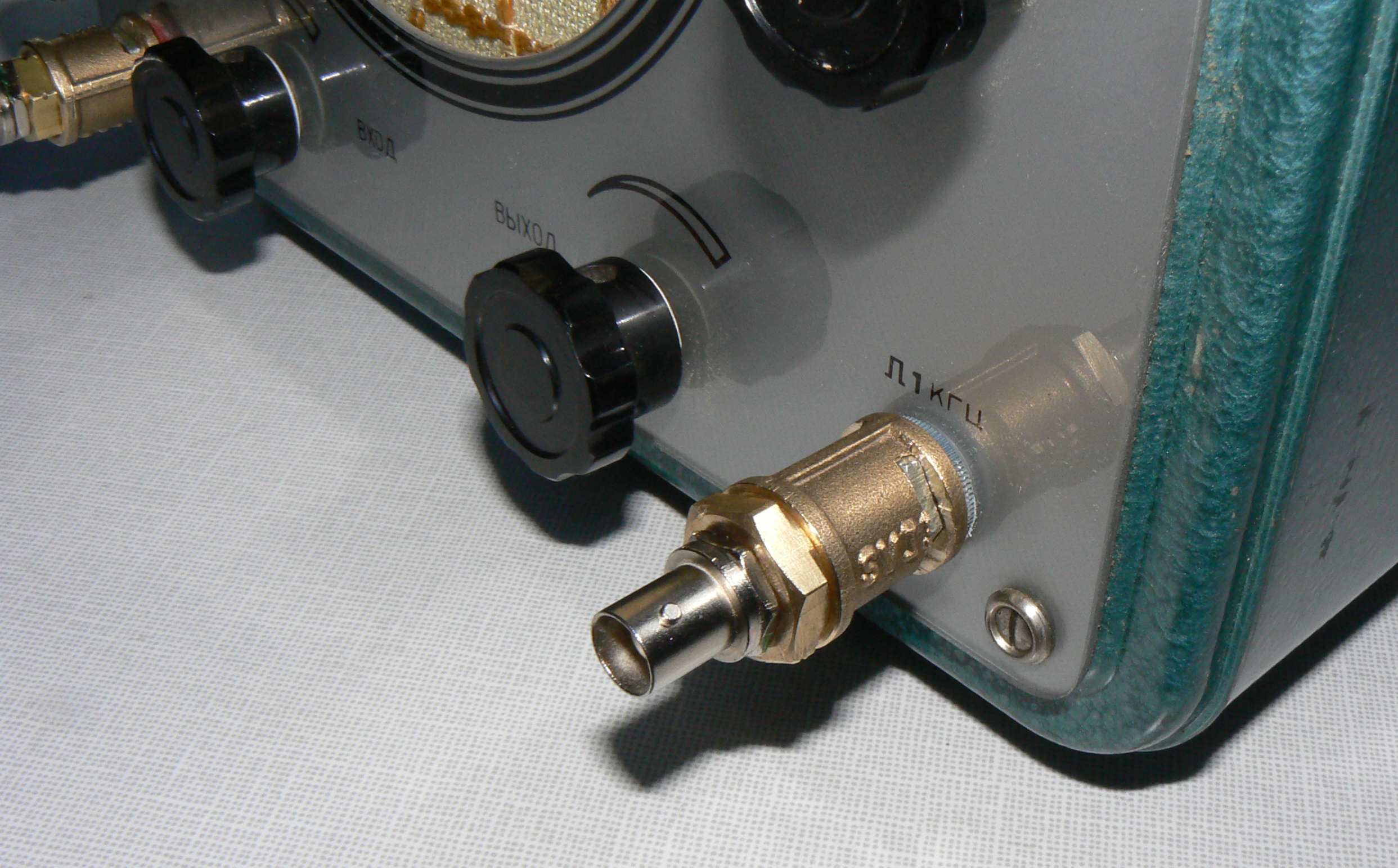

Hlásím, že redukce jsou hotové, BNC našroubované, a dokonce to tam pasuje, takže tento problém je vyřešený a pokud bych někdy sehnal origo, tak se jen vymění, vše zůstalo původní pod redukcí. Dávám sem nějaké fota, aby bylo zřejmé, co a jak ;)

579580581582583

Pokud bude někdo chtít nějaké informace, napište. :P
IkaSGC
Příspěvky: 136
Registrován: 31.12. 2014, 16:11

Re: Sledovač signálu BS367

Příspěvek od IkaSGC » 16.03. 2015, 19:42

Nice Job.... :thumbsup:
Uživatelský avatar
Heptoda
Moderátor
Příspěvky: 1073
Registrován: 20.10. 2011, 17:24
Bydliště: Kousek od Rumcajse

Re: Sledovač signálu BS367

Příspěvek od Heptoda » 16.03. 2015, 20:23

IkaSGC píše:Nice Job.... :thumbsup:
V našich zemích raději: PĚKNÁ PRÁCE. :thumbsup: Alespoň tak mi zobák narostl. :mrgreen:
Jan55
Příspěvky: 325
Registrován: 25.01. 2014, 10:52
Bydliště: Praha 9

Re: Sledovač signálu BS367

Příspěvek od Jan55 » 16.03. 2015, 23:02

Děkuji za pochvalu, také mám raději českou mluvu než engliš :lol:
lubos1961
Příspěvky: 34
Registrován: 23.12. 2014, 21:01

Re: Sledovač signálu BS367

Příspěvek od lubos1961 » 05.04. 2015, 10:30

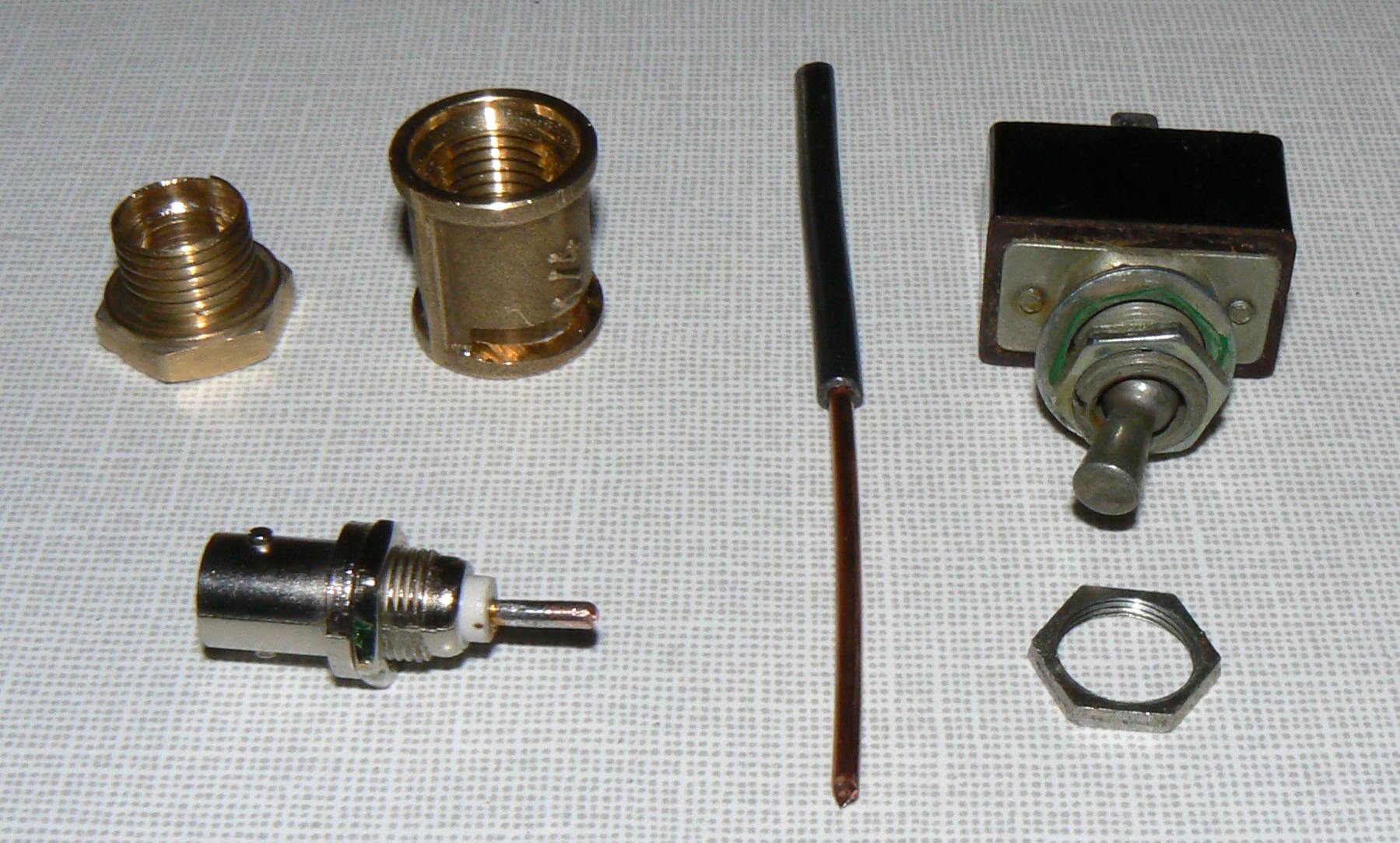

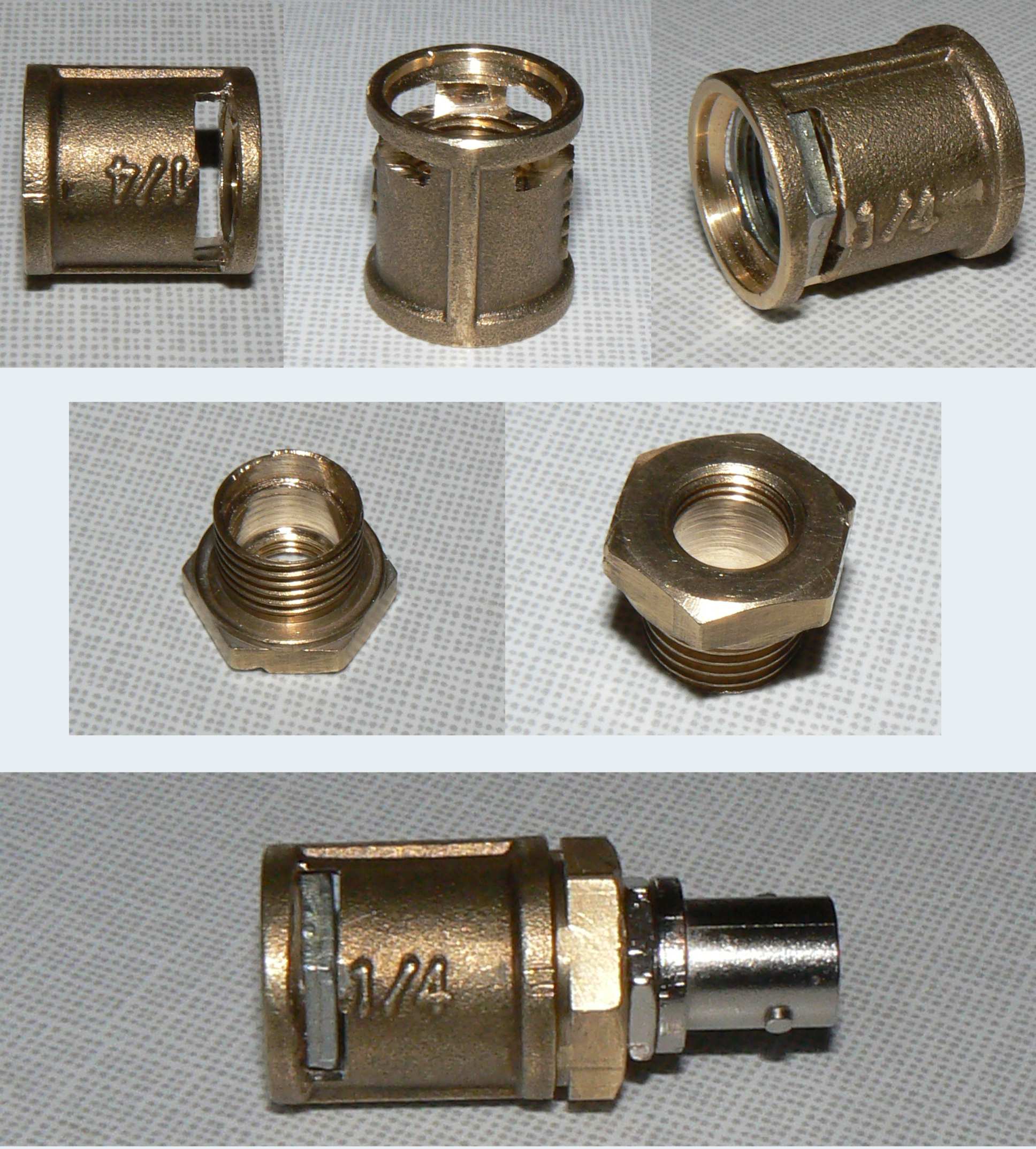

Také jsem řešil redukci na BNC a k dané historické zachovalosti jsem nechtěl měnit původní konektory. Divím se, že daných sledovačů se dá ještě celkem lehce sehnat, ale sondy snad skoro nikdy. Vždyť přece ke každému sledovači musela být i sonda, nehledě na ten raritní konektor, který nikde jinde nepasuje. Také já jsem získal daný sledovač bez sondy, tu jsem si vyrobil, ale co ten konektor? Jelikož dnes již nemám možnost lehce se dostat k soustruhu a ještě k tomu spešl závitníku 12x0.75 musel jsem zvolit náhradní řešení. Nakonec mi stačila pouze pilka, pilník a vrtačka a vše doma vyrobeno za necelou hodinku. Zakoupil jsem mosaznou 1/4" spojku a redukci z 1/4" na 1/8". Na ruských páčkových vypínačích jsou matice i s daným závitem 12x0.75, tu jsem využil a 1/4" spojku jsem v místě počátečního přechodového zůžení hned za falcem naříznul z jedné i druhé strany a jehlovým pilníkem rozšířil na šířku matičky a poté na celkovou délku daného rozměru šestihranné matičky (14mm) tak, aby z boku šla přesně zasunout (viz foto). Na redukci je pouze kousek zavrtání 11mm vrtákem asi do hloubky 2mm a zbytek vrtákem 10 mm tak aby na redukci zbyl závit asi 3 mm. Kupodivu ten pasuje akorát na ten závit toho BNC konektoru bez jakéhokoliv násilí i když samozřejmě není to ten 10x0,8. No a nyní stačí BNC konektor kousek nadstavit připájením měděného drátu o průměru 2,5mm, já měl k dispozici 2,2mm a vše je ok a celé to sešroubovat a je to. Více snad prozradí foto.
amatér
Příspěvky: 32
Registrován: 09.03. 2015, 14:54

Re: Sledovač signálu BS367

Příspěvek od amatér » 13.07. 2015, 20:45

Pokud se na výstup připojí reproduktor, bude pískat? Či jak se dá vyzkoušet, že signál vychází? Děkuji.
A pokud ano, udělá to i po připojení na kmitačku nezapnutého buzeného repra?
